PASSIVHAUS · PASİF EV YAKLAŞIMI
Passivhaus Yaklaşımıyla Enerji Verimli Çelik Yapılar
Passivhaus yaklaşımında yapı kabuğu, pencereler ve havalandırma, düşük enerji ihtiyacı ve dengeli iç mekân konforu hedefiyle tasarlanır.
TEMSİLİ MİMARİ GÖRSELLEŞTİRME
Passivhaus (pasif ev) yaklaşımında yapının enerji ihtiyacı ve iç mekân konforu, tasarım ve uygulama kararlarının tamamında gözetilir. Passivhaus bir cephe tarzını veya eve güneş paneli eklenmesini ifade etmez. Rotech Mühendislik, çelik yapı tasarımını bu hedeflerle birleştiren konseptler geliştirmeyi amaçlar. Sitedeki konseptler sertifikalı, tamamlanmış yapı olarak sunulmaz.
- HEDEF
- Düşük enerji ihtiyacı ve dengeli iç mekân konforu
- YÖNTEM
- Kabuk, pencere ve havalandırmanın birlikte tasarımı
- KONSEPTLER
- Yaklaşık 100, 150 ve 200 m² hedef alanlı beş tasarım
- SERTİFİKA
- Sitedeki konseptler sertifikalı bina değildir
YAKLAŞIM
Pasif ev (Passivhaus) yaklaşımının amacı
Pasif ev yaklaşımının amacı, evin ısıtılması ve serinletilmesi için gereken enerjiyi tasarım aşamasında azaltmaktır. Bu hedefe ısıtma sistemini büyüterek ulaşılmaz. Yapı, ısıyı içeride tutacak, güneşi doğru zamanda içeri alacak ve havayı kontrollü biçimde yenileyecek şekilde tasarlanır.

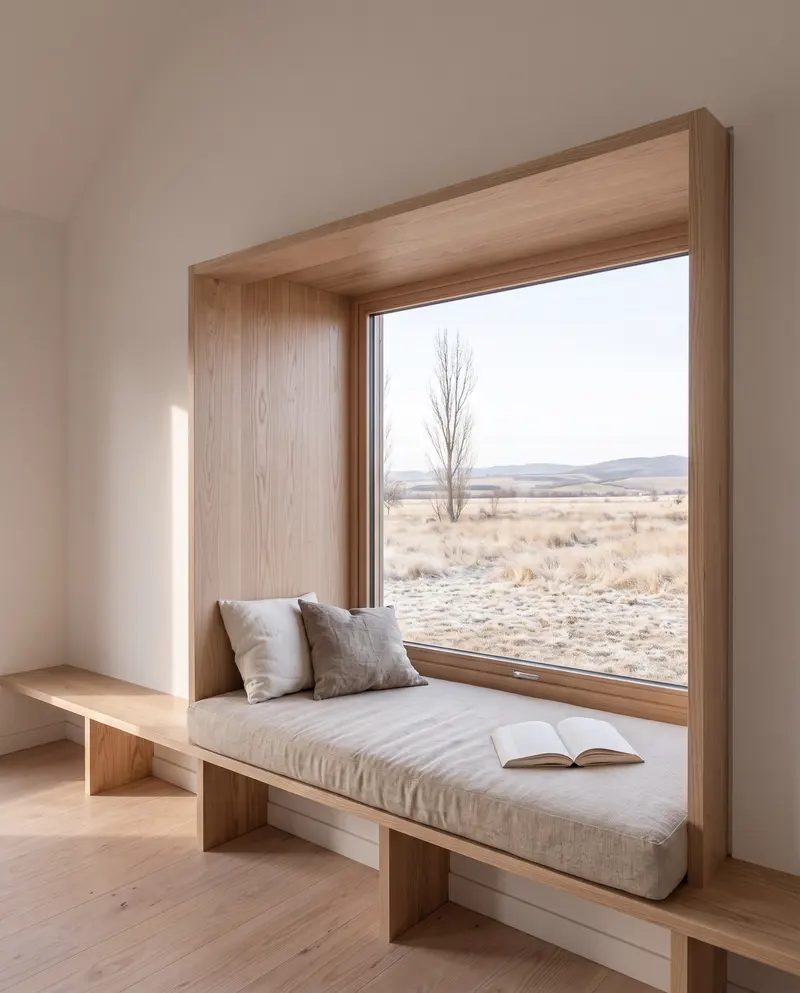

Bu yaklaşım enerji giderinin yanında konforu da etkiler. İyi tasarlanmış bir kabukta duvar ve pencere yüzeyleri iç ortama yakın sıcaklıkta kalır, cereyan ve soğuk köşe hissi azalır. Görseldeki derin pencere nişi kalın duvarın mimari sonucudur ve iç mekânda oturma yeri olarak kullanılır.
“Passivhaus”, Passive House Institute’un tanımladığı yapı standardının da adıdır. Bir evin bu adı resmen taşıyabilmesi için ilgili kriterlerin sağlandığının belgelenmesi gerekir.
PASSIVHAUS İLKELERİ
Passivhaus tasarımının beş temel ilkesi
Beş ilke birbirini tamamlar. Biri eksik kaldığında diğerlerinin etkisi de azalır.
- 1
Kesintisiz yalıtım
Duvar, çatı ve zemin, yapıyı boşluk bırakmadan saran tek bir kabuk olarak tasarlanır.
- 2
Yüksek performanslı pencere ve gölgeleme
Pencereler, kabuğun zayıf noktası olmaması için özenle seçilir ve yerleştirilir. Güneş, camın dış tarafındaki gölgeleme elemanlarıyla kontrol edilir.
- 3
Hava sızdırmazlığı
Kabuğun iç tarafındaki kesintisiz katman, kontrolsüz hava kaçaklarını önlemek için uygulanır.
- 4
Isı köprülerinin kontrolü
Köşeler, birleşimler ve taşıyıcının kabukla buluştuğu noktalar özel olarak detaylandırılır.
- 5
Isı geri kazanımlı havalandırma
Taze hava içeri alınırken dışarı atılan havanın ısısından yararlanılır. Böylece pencere açılmadan da iç hava kalitesi korunur.
ÇELİK YAPI İLE KOORDİNASYON
Çelik yapıda Passivhaus tasarımının gerekleri
Passivhaus hedefi çelik taşıyıcılı bir yapıda da ele alınabilir. Taşıyıcının çelik olması evi kendiliğinden pasif ev yapmaz. Sonucu, taşıyıcı sistem ile yapı kabuğunun birlikte nasıl tasarlandığı belirler.
-
Taşıyıcı ve kabuk ilişkisi
Çelik ısıyı iyi iletir. Taşıyıcı elemanların yalıtım katmanına göre konumu ve kabuğu deldiği noktalar bu nedenle tasarımın öncelikli konuları arasındadır.
-
Isı köprüsü detayları
Temel-duvar ve duvar-çatı birleşimleri, balkon ve saçak bağlantıları ile pencere çevreleri projeye özel olarak detaylandırılır.
-
Hava sızdırmazlık katmanı
Katman, tesisat geçişleri ve birleşimler dikkate alınarak kesintisiz biçimde çizilir. Sahada özenli uygulama ve test gerektirir.
-
Kompakt form
Girinti ve çıkıntı içermeyen bir kütle, dış yüzey alanını ve detaylandırılması gereken köşe sayısını azaltır.
-
Enerji değerlendirmesi
Cam oranı, yön, gölgeleme ve kabuk katmanları, yetkin bir uzmanın yaptığı enerji hesabıyla doğrulanır. Bir yapının görünüş olarak pasif eve benzemesi hedefin karşılandığını göstermez.
KAVRAMSAL SÜREÇ
Passivhaus hedefli projede tasarım ve sertifikasyon aşamaları
Aşağıdaki sıra, Passivhaus hedefli bir projenin genel ilerleyişini gösterir. Bu sıra, Rotech Mühendislik’in tamamlanmış bir sertifikasyon deneyimini ifade etmez.
- 01
Tasarım
Yön, kütle, cam oranı ve gölgeleme ilk eskizde belirlenir. Passivhaus hedefinin sonradan eklenmesi zor olduğu için hedef bu aşamada tanımlanır.
- 02
Enerji değerlendirmesi
Tasarım, yetkin bir uzmanın yaptığı enerji hesabıyla değerlendirilir. Kabuk katmanları ve pencere seçimi hesap sonucuna göre kesinleştirilir.
- 03
Uygulama ayrıntıları
Isı köprüsü ve hava sızdırmazlık detayları çizilir, taşıyıcı sistem ve tesisat geçişleriyle koordine edilir.
- 04
Saha kalite kontrolleri
Detayların sahada projeye uygun biçimde uygulandığı denetlenir. Hava sızdırmazlığı ölçümle doğrulanır.
- 05
Sertifikasyon değerlendirmesi
Sertifika hedefleniyorsa proje ve uygulama kanıtları yetkili sertifikalandırıcıya sunulur. Sertifika, değerlendirme sonucunda verilir.
TASARIM KONSEPTLERİ
Yaklaşık 100, 150 ve 200 m² hedef alanlı Passivhaus konseptleri
Beş konsept, aynı ilkeleri farklı kütle ve cephe çözümleriyle uygular. Konseptler sertifikalı bina değildir.
Passivhaus hedefli projeniz için görüşme talep edin
Passivhaus hedefi ilk eskizdeki kararları etkilediği için projenin başında belirlenir. Görüşme için arsanızın yönünü, yaklaşık alanı ve sertifikasyon talebinizin olup olmadığını iletmeniz yeterlidir.
SORULAR
Passivhaus hakkında sık sorulan sorular
Passivhaus görselleri sertifikalı evleri mi gösteriyor?
Sitedeki Passivhaus konseptleri sertifikalı bina değildir. Sertifika, tamamlanan binanın yetkili bir kuruluşça değerlendirilmesi sonucunda verilir.
Çelik evler kışın soğuk olur mu?
İç mekân konforunu duvar ve çatı katmanları, doğramalar, hava sızdırmazlığı, ısı köprüleri ve ısıtma sistemi belirler. Taşıyıcı malzemenin çelik olması evin soğuk olmasına yol açmaz. Ankara iklimine uygun çözüm projeye özel tasarlanır.
Sitedeki model ölçüleri net kullanım alanını mı gösteriyor?
Konsept modellerdeki rakamlar yaklaşık hedef tasarım alanıdır. Kompakt modellerdeki 3×7 ve 4×8 metre değerleri dış ölçüdür ve net kullanım alanını göstermez. Kesin ölçüler mimari ve teknik proje aşamasında belirlenir.
Çelik ev veya villa fiyatı nasıl belirlenir?
Fiyat; alan, kat sayısı, arsa koşulları, mimari çözüm, taşıyıcı sistem, malzeme seçimleri, nakliye ve teslim kapsamına göre belirlenir. Teklif, bu bilgiler tanımlandıktan sonra projeye özel hazırlanır.
