TAŞIYICI SİSTEM · MÜHENDİSLİK
Çelik Konstrüksiyon Yapı Çözümleri
Rotech Mühendislik, çelik konstrüksiyon yapılarda taşıyıcı sistemin tasarımını ve uygulamasını tek proje kapsamında yürütür.

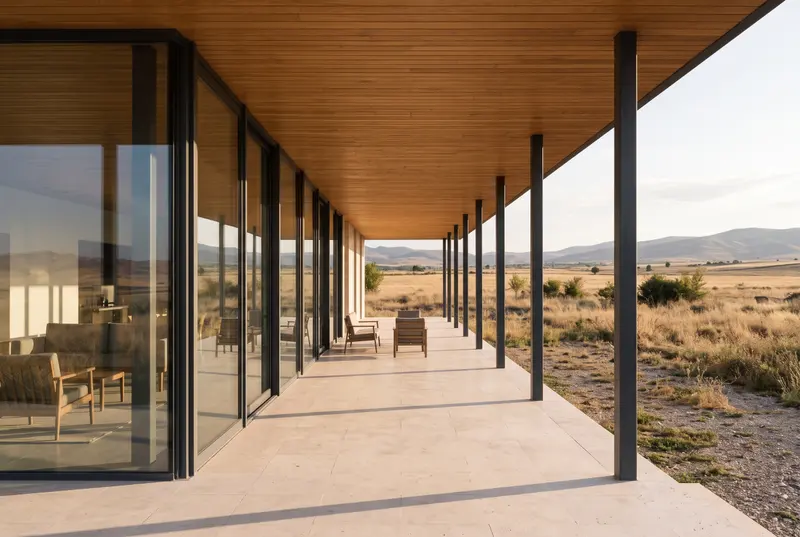

TEMSİLİ MİMARİ GÖRSELLEŞTİRME
Çelik konstrüksiyon, yapı yüklerinin çelik taşıyıcı elemanlarla karşılandığı yapı sistemidir. Uygun sistem yapının kullanımına, mimari düzenine, açıklıklarına, zemin ve yük koşullarına göre belirlenir. Rotech Mühendislik, çelik konstrüksiyon projelerinde tasarım kararlarını ve uygulamayı aynı proje kapsamında yürütür.
- KONU
- Yapı yüklerini taşıyan çelik sistemin tasarımı ve uygulaması
- BELİRLEYİCİ
- Kullanım, mimari düzen, açıklıklar, zemin ve yük koşulları
- YAKLAŞIM
- Tasarım ve uygulamanın aynı proje kapsamında yürütülmesi
ŞEMATİK ÇİZİM · UYGULAMA DETAYI DEĞİLDİR
ŞEMATİK ANLATIM
Çelik taşıyıcı sistemin görevi
Bir yapıya kendi ağırlığı, kullanım yükleri, kar, rüzgâr ve deprem etki eder. Taşıyıcı sistem bu yükleri toplar, temele ve temel üzerinden zemine aktarır. Çelik yapıda bu görevi kolonlar, kirişler, döşeme elemanları ve bunları birbirine bağlayan birleşimler yerine getirir.
Çizimdeki akslar, kolonlar ve çaprazlar yükün temele kadar kesintisiz bir yol izlemesi gerektiğini gösterir. Uygulanacak projede eleman boyutları, çaprazların yeri ve birleşim tipleri açıklıklara, yüklere ve zemin verilerine göre hesaplanır.
MÜHENDİSLİK DEĞERLENDİRMESİ
Çelik taşıyıcı sistem seçimini belirleyen veriler
Uygulanacak çelik sistem, aşağıdaki veriler değerlendirilerek projeye özel belirlenir.
-
Kullanım ve yükler
Yapının işlevi, kat sayısı ve taşıyacağı yükler sistemin genel düzenini ve eleman boyutlarını belirler.
-
Mimari düzen ve açıklıklar
Kolonsuz geçilecek mesafeler, konsollar ve cephe boşlukları kiriş derinliklerini ve stabilite çözümünü etkiler.
-
Zemin koşulları
Zemin etüdü, temel sistemini ve yapının deprem davranışına ilişkin hesap kabullerini belirler. Kesin sistem zemin etüdü tamamlandıktan sonra seçilir.
-
Bölgesel etkiler
Deprem, kar ve rüzgâr etkileri yapının bulunduğu yere göre hesaba katılır ve ilgili yönetmelikler çerçevesinde yetkili mühendislerce değerlendirilir.
-
Yapı kabuğu ve tesisat
Cephe ve çatı katmanlarının taşıyıcıya bağlantısı ile tesisat geçişleri, taşıyıcı sistem tasarımıyla aynı aşamada çözülür.
BİRLEŞİMLER VE UYGULAMA
Çelik yapılarda birleşim tasarımı, imalat ve montaj
Çelik yapıda yük bir elemandan diğerine birleşimler üzerinden aktarılır. Bu nedenle birleşim tasarımı, imalat hassasiyeti ve sahadaki montaj kalitesi taşıyıcı sistemin performansını doğrudan etkiler.
- Tasarım: Birleşimlerin tipi ve detayı statik projede tanımlanır.
- İmalat: Elemanlar projede tanımlanan ölçü ve nitelikte hazırlanır.
- Montaj: Sahadaki montaj sırası, hizalama ve sabitleme uygulamanın doğruluğunu belirler.
- Kontrol: Kontrol aşamaları, kontrol edilecek işler ve sorumlu taraf iş planında tanımlanır.
AYRI TASARIM KONULARI
Çelik yapılarda korozyon, yangın, yalıtım ve deprem tasarımı
Aşağıdaki konular taşıyıcı sistem hesabından ayrı olarak tasarlanır ve her biri kendi uzmanlık alanını gerektirir.
-
Korozyon
Çeliğin neme ve dış etkilere karşı korunması, yapının bulunduğu ortama ve elemanın konumuna göre tasarlanır.
-
Yangın
Yapının kullanım sınıfına göre gereken yangın dayanımı, koruma yöntemi ve detaylarıyla birlikte projelendirilir.
-
Isı ve ses yalıtımı
Isı ve ses konforunu yapı kabuğu belirler. Isı köprüleri ve hava sızdırmazlığı kabuk tasarımında ele alınır.
-
Deprem güvenliği
Bir yapının deprem güvenliği zemin verilerine, statik hesaba, birleşimlere, uygulama kalitesine ve denetime bağlıdır. Taşıyıcı malzemenin türü tek başına belirleyici olmaz.
GENEL TANIMLAR
Hafif çelik ve ağır çelik arasındaki fark
Aşağıdaki tanımlar genel bilgi niteliğindedir. Projeye uygun sistem mühendislik değerlendirmesi sonucunda belirlenir.
-
Hafif çelik
İnce cidarlı, soğuk şekillendirilmiş profillerden kurulan ve yükü sık aralıklı elemanlarla taşıyan sistemleri ifade eder. Çoğunlukla az katlı konutlarda değerlendirilir.
-
Ağır çelik (yapısal çelik)
Sıcak haddelenmiş veya yapma profillerden oluşan kolon-kiriş çerçevelerini ifade eder. Geniş açıklıklı ve büyük yüklü yapılarda tercih edilir.
-
Karma çözümler
Bir yapıda farklı sistemler birlikte kullanılabilir. Sistem seçimini açıklıklar, yükler, mimari düzen ve uygulama koşulları belirler.
Profil ölçüsü, çelik sınıfı, kaplama kalınlığı, kat sınırı ve yönetmelik uygunluğu gibi teknik değerler projeye özel hesap ve doğrulanmış ürün verileriyle belirlenir. İki sistemin ayrıntılı karşılaştırması ve ilgili yönetmelikler için hafif çelik ve ağır çelik karşılaştırması rehberini inceleyebilirsiniz.
GÜVENCE
Taşıyıcı sistem için 50 yıllık yapısal garanti
Çelik konstrüksiyon sistemlerimizi projenin gerektirdiği mühendislik hesapları ve teknik kriterlere uygun şekilde tasarlıyoruz. Bu nedenle çelik villa projelerimizde noter onaylı 50 yıllık yapısal garanti taahhüdü sunuyoruz.
Garanti belgesinde belirtilen koşullar kapsamında deprem kaynaklı yapısal hasarların onarımını üstleniyoruz.
50 YIL YAPISAL GARANTİ
- BELGE
- Noter onaylı yazılı taahhüt
- KAPSAM
- Yapının taşıyıcı sistemi
- DEPREM
- Yapısal hasarların onarımı, garanti belgesindeki koşullarla
Bağlayıcı olan, projeye özel düzenlenen garanti belgesi ve sözleşmedir.
Çelik konstrüksiyon projeniz için görüşme talep edin
Yapının türünü, yaklaşık ölçülerini ve konumunu iletmeniz yeterlidir. Gerekli veriler ve sonraki adımlar ilk görüşmede belirlenir.
SORULAR
Çelik konstrüksiyon hakkında sık sorulan sorular
Hafif çelik ile ağır çelik arasındaki fark nedir?
Hafif çelik, ince galvanizli sacdan soğuk şekillendirilen profillerin sık aralıklarla dizildiği taşıyıcı duvar sistemidir. Ağır (yapısal) çelik, kalın profillerden kurulan kolon-kiriş çerçevesidir. Geniş açıklıklı ve çok katlı projelerde yapısal çelik tercih edilir. Uygun sistem projenin verilerine göre belirlenir.
Çelik ev depreme dayanıklı mıdır?
Bir yapının deprem güvenliği zemin verilerine, statik hesaba, malzemeye, birleşimlere, uygulama kalitesine ve denetime bağlıdır. Çelik yapılar yürürlükteki deprem yönetmeliğine göre tasarlanır. Rotech Mühendislik, çelik villa projelerinde noter onaylı 50 yıllık yapısal garanti taahhüdü sunar.
50 yıllık yapısal garanti deprem hasarını kapsar mı?
Garanti belgesinde belirtilen koşullar kapsamında deprem kaynaklı yapısal hasarların onarımını üstleniyoruz. Kapsama giren hasarlar ve yapı elemanları garanti belgesinde tanımlanır. Yapısal garanti, zorunlu deprem sigortasının veya konut sigortasının yerine geçmez.
Çelik ev paslanır mı?
Korunmayan çelik, su ve oksijenle temas ettiğinde paslanır. Çelik evin taşıyıcı sistemi bu nedenle galvaniz kaplama veya boya sistemiyle korunur ve yapı kabuğunun kuru tarafında kalacak biçimde detaylandırılır. Koruma yöntemi, yapının bulunduğu ortamın korozyon sınıfına göre seçilir.
Çelik ev ile çelik villa arasındaki fark nedir?
İki ifade aynı taşıyıcı sistem yaklaşımını anlatır. Villa, çoğunlukla daha büyük alanlı, bahçeli ve müstakil konutlar için kullanılır. Yapının hangi çelik sistemle tasarlanacağı plan, yükler, açıklıklar ve zemin koşullarına göre belirlenir.
Mevcut mimari projemle başvurabilir miyim?
Evet. Mevcut çizimlerin kapsamı, güncelliği ve çelik sisteme uygunluğu değerlendirilir. Uygulama için projenin statik hesapla birlikte yeniden ele alınması gerekebilir.
